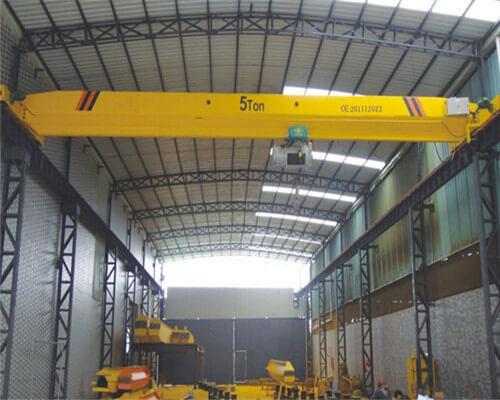

5-tonski nosilec z enim nosilcem z električnim dvigalom

- Apr 26, 2018 -

Osnovne informacije

Ime: 5-tonska enosmerna žerjava z električnim dvigalom

Model št .: LDA

Tip: enojni nosilec žerjava

Max. Dvižna nosilnost: 5ton

Nazivna nosilnost: 0,5-32t

Max. Višina dviganja: 30 m

Razpon: 7,5m-31,5m

Hitrost dvigovanja: 8 / 0,8 (7 / 0,7) M / Min

Hitrost vožnje: 20/30 M / Min

Delovna obveznost: A3-A5

Uporaba: uporaba v gradbeništvu

Vir napajanja: električni

Vrsta gibanja: kolo

Transportni paket: Papirnica in leseni kovček

Specifikacija: CCC, ISO9001

Izvor: Xinxiang, He'nan, Kitajska

Opis izdelka

informacije o izdelku

LD model z enim žarometskim dvigalom je izboljšan in zasnovan na podlagi modela LDA. Zanj je značilna bolj razumna struktura in jeklo z višjo trdnostjo kot celoto. Uporabljen skupaj z modelom CDι, električni dvižni komplet MD1 kot kompletni komplet, je žerjav za lahka dela z zmogljivostjo od 1 do 10 ton. Razpon je 7,5-22,5 m. Delovna ocena je A3-A5. Delovna temperatura je od -25 do 40.

Ta izdelek se pogosto uporablja v tovarnah, skladiščih, zalogah materiala za dvigovanje blaga. Prepovedano je uporabljati opremo v vnetljivem, eksplozivnem ali jedkem okolju.

Ta izdelek ima dve operativni metodi, zemeljski ali operativni prostor, ki ima odprt model in zaprt model ter se lahko vgradi na levi ali desni strani glede na praktično situacijo. In smer vstopa v vrata ima dve obliki, bočnico in konca, da bi zadovoljili uporabnike, izbiro pod različnimi pogoji.

Komponente

Beam	Glavni nosilec, končni vozički, okvir rakov, izdelani iz zasnove ploščic / valjanih odsekov. Če je potrebno, je na voljo 100% radiografija vseh stropnih varilnih spojev mostov in končnih vagonov.
Električni deli	Blagovna znamka Schneider / DK1
Motors	Pogosto zaganjanje, vzvratna vožnja in zaviranje, montaža na nogo / prirobnico, prašno konstrukcijo TESC / TEFC, Sq. kletni motorji z integriranimi varnostnimi zavorami, izolacijski razred FH, zaščita IP54 za dvigovanje, CT & LT gibanja. Squirrel Cage Induction Crane motorji z navdušenimi znamkami (motorji se lahko prednostno uporabljajo za izdelavo JIAMUSI / NANJINGZONGCHANG), CDF25%, popolnoma zaprti, ventilatorsko hlajeni, razred izolacije F in potrjujejo najnovejše GB / T 1032-2005.
Zavore	Neodvisni hidravlični zavorni konični rotorski tip ali tip "neuspešnega". Vrsta elektro-hidravličnih bobnov / kolutnih zaviranj, ki jih je treba nemudoma držati, takoj ko je napajanje "OFF" bodisi naključno bodisi namerno za vse premike.
Gear Box	Natančna kuhalna plošča z vijačnimi / vzmetnimi zobniki in zobniki s trdoto od 250 do 350 BHN, izdelana iz jekla iz ogljikovega jekla, nemotenega delovanja in dolga življenjska doba, lahko opremljena z visoko kakovostnim menjalnikom znamke SEW / ABB
Električna plošča	Modularna zasnova, enostavnost namestitve in vzdrževanja, zanesljivo delovanje, varovalke manj vezja, vodovoda in kompaktne sponke. Zaščita pred preobremenitvijo motorja, da se prepreči preobremenitev. Če je kabina krmiljena, je lahko opremljena s klimatsko napravo in z enostavno in udobno nadzorno ploščo.
Mejno stikalo	Za več kot pri dviganju in navzdol: Shunt, nastavljiv tip. Dvosmerna vzvodna ročica za CT-smer in LT obe smeri navidezne izdelave. Zagotovita se varnostna končna stikala za zamaška, da se prepreči premikanje pri vseh gibanjih
Nadzorna plošča	S krmilnikom kabine, kot tudi z glavnim krmilnikom s pritiskom na tipko ON, OFF, UP, DOWN, Forward, Reverse, Left, Right, Bridge in Emergency Stop. Varno delovanje napetosti 36Volte, ki visijo na koncu nosilca mosta. Krmilna plošča žerjava mora biti sestavljena iz varovalk, povratnih ventilatorjev, transformatorja, releja itd. Žice / kabli morajo biti oštevilčeni po diagramu vezja. Shematski prikaz diagrama, ki je na notranji strani vrat na plošči, prekrit s pločevino.

Tehnični podatki

Dvižna zmogljivost (T)

1,2,3,5,10T

16,20T

Span (M)

7.5-22.5M

Mehanizem potovanja z žerjavom

Hitrost vožnje (m / min)

Razmerje zmanjšanja

58.78

39.38

26.36

19.37

15.88

58.78

39.38

26.36

19.37

15.88

Motor

Model

ZDY21-4

ZDY122-4

ZDY131S-4

Moč (kw)

2 × 0,8

2 × 1,5

1,5 × 2

2,2 × 2

Vrtenje (m / min)

1380

Dvigalni mehanizem

Model električnega dvigala

CD1 / MD1

MD1 / HC

(električna dvigala) in električni mehanizem za dvigovanje dvižnih mehanizmov

Hitrost dvigovanja (m / min)

8,8 / 0,8 7,7 / 0,7

3,5 3,5 / 0,35

Višina dviganja (m)

6, 9, 12, 18, 24, 30

12,18,24,30

Hitrost vožnje (m / min)

20 (30)

Motor

Taper Squirrel-kletni tip

Delovna naloga

A3-A5

Napajanje

380V 50HZ tri faze

Premer kolesa

270mm

370mm

Širina poti

37-70mm

Prednost:

1). Prvovrstna kakovost s konkurenčno ceno

2). Kompaktna zasnova, optimalna uporaba velikosti delovnih prostorov

3). Razumna struktura, ugodna izvedba

4). Preprosto kontrolirajte tovor in točno nastavite obremenitev

5). Gladko zaganjanje in ustavljanje

6). Nadrejena varnost in zanesljivost

7). Nizka raven hrupa, udobna kabina in dober pogled

8). Minimalno in enostavno vzdrževanje, odlična izmenljivost delov in komponent

9). Shrani specifikacije za električno energijo

10). "One-Stop Shop" za vaše potrebe žerjava in dvigal

Varnostne lastnosti:

1. Zaščita pred preobremenitvijo: če je material večji od kapacitete, bo žerjavno orodje dalo ostro opozorilo za zaščito.

2. Zasilna zavora: Če operativno osebje naleti na nekatere izredne razmere, bi lahko začeli sistem zasilne zavore za zaščito povezanega zaklada.

3. Nadzorna metoda: nadzor prostora ali daljinski upravljalnik, da se prepreči kakršna koli poškodba operativnemu osebju

4. Glavni dvižni motor: s toplotno zaščito in zaščito valute.

5. Kavelj z zapahom

6. Gumijasti odbojniki

7. Zaščitna ozemljitev

8. Stikalo žerjava in potovalno stikalo

9. Značilnosti podsklopov so preizkušene pred snemanjem.

10. Vse žerjave je treba predhodno premešati in preizkusiti, preden zapustijo tovarno in ponudi certificiranje preskusa.

Storitve:

Garancijsko obdobje: Za osnovno telo zagotavljamo 12 mesecev garancije. V roku 12 mesecev je z glavnim telesom problematična kakovost (brez obrabnih delov), organizirali bomo strokovne inženirje za opravljanje popravil. Tudi za eno skupino bomo brezplačno nosili dele.
Servis za montažo: Če kupca našega inženirja ne potrebujejo za namestitev, vam bomo zagotovili oddaljene svetovalne storitve. Prav tako bi lahko organizirali inženirje, da zagotovijo namestitvene storitve, če jih potrebuje stranka.
Redno spremljanje stanja v žerjavi. Zbiranje komentarjev strank, razvijanje boljših izdelkov in storitev.
Kakšne težave se pojavijo pri uporabi, če zaradi kakovosti bomo prevzeli polno odgovornost in poskrbeli za strokovno poprodajno službo, ki bo nudila rešitev. če zaradi tega zaradi motnje ali drugih težav bomo nudili strokovno tehnološko podporo ali organizirali naše inženirje, da bi pomagali, če bi potrebovali kupce.

Zakaj izbrati nas?

1. Ena do ena storitev vam zagotavlja najboljšo kupno izkušnjo.

2. Močne proizvodne zmogljivosti in strokovni delavci vam zagotavljajo kratko dostavo.

3. Stroga dostavna kontrola zagotavlja visoko kakovostne izdelke.

Obvestilo o naročilu:

1. Dvižna zmogljivost.

2. Dvižna višina: ___m (središče kljuke do tal)

3. Dolžina spanca: ___m (železniški center do železniškega centra)

4. Napajanje: napetost.

5. Ali nam potrebujete, da zagotovimo tirnice? Če želite, nam povejte, kako dolgo.

6. Bi bilo bolje, če nam lahko pošljete delavnice risanje.

7. Plačilni pogoji: T / T, L / C.
