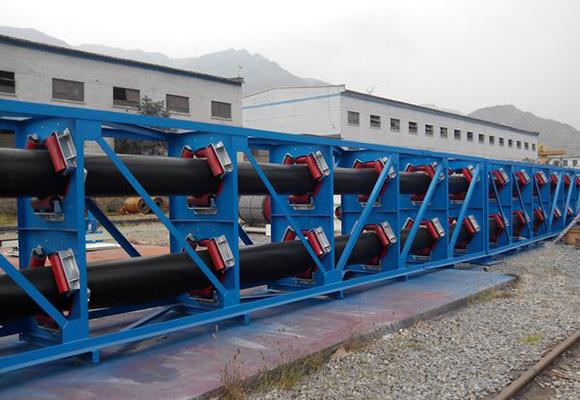

Tubični tračni transporter
Transportni trak transportnega traku Opis Kot vrsta okolju prijazne transportne opreme, se transportni trak s krožnimi cevmi pretežno uporablja za prevoz premoga, premogovega premoga, koksa, mešalnih materialov, sintrane rude, mineralnega prahu, petrokemičnega koksa, apnenca, peska-gramoznega agregata , ...
Tubični tračni transporter
Opis
Kot nekakšna okolju prijazna transportna oprema se krožni transportni trak cevi uporablja predvsem za prevoz premoga, premogovega premoga, koksa, mešalnega materiala, sintrane rude, mineralnega prahu, petrokemičnega koksa, apnenca, peska-gramoznega agregata, blata acetilena, vlažilni prah, kemično gnojilo, sol, odpadni papir, fosforni sadre, žlindra iz žvepla in vse vrste materialov v razsutem stanju. Krožni tračni transporter ima enako delovno načelo z običajnim transportnim trakom; in sicer z uporabo trenja za premikanje transportnega traku in njegovih materialov. Večina komponent se običajno uporablja pri navadnem transportnem traku, vendar je razlika v tem, da se transportni trak zvije v obliki krožne cevi.
Princip in struktura krožnega transportnega traku:
1. Skupna odprtina za odvajanje
2. Polnilna vrata
3. Prehodni del prejetih materialov
4. Posebni cevasti trak
5. Prehodni del razkladanja materialov
6. Transmisijski valj
Ko je transportni trak prejel materiale iz prehodnega odseka na repu, se bo transportni trak postopoma zvijal v obliki krožne cevi, nato pa se bo krožni cevni trak uporabil za transport materiala na zapečaten način, se transportni trak postopoma razprostira, ko se materiali prevažajo v prehodni odsek glave, dokler se materiali ne izpraznijo.
Lastnosti
1. Lahko zapira in transportira razsute materiale.
2. Lahko organizira transportne rutine na način, ki temelji na vesolju.
3. Lahko poveča kot nagiba transportnega naklona.
4. Ni nobenega sledenja.
5. Lahko transportira materiale v dveh smereh.
Specifikacija
Premer cevi | Širina pasu | Bandspeed (m / s) | |||||||
0,5 | 0,63 | 0.8 | 1 | 1.25 | 1.6 | 2 | 2.5 | ||
Φ100 | 360 | 10.6 | 13.4 | 17 | 21.2 | 26.5 | 33.9 | 42.4 | 53 |
Φ150 | 550 | 23.9 | 30.1 | 38.2 | 47.7 | 59.6 | 76.3 | 95.4 | 119.3 |
Φ200 | 730 | 42.4 | 53.4 | 67.9 | 84.8 | 106 | 135.7 | 169.6 | 212.1 |
Φ250 | 910 | 66.3 | 83.5 | 106 | 132.5 | 165.7 | 212.1 | 265.1 | 331.3 |
Φ300 | 1100 | 95.4 | 120.2 | 152.7 | 190.9 | 238.6 | 305.4 | 381.7 | 477.1 |
Φ350 | 1280 | 129.9 | 163.7 | 207.8 | 259.8 | 324.7 | 415.6 | 519.5 | 649.4 |
Φ400 | 1460 | 169.6 | 213.8 | 271.4 | 339.3 | 424.1 | 542.9 | 678.6 | 848.2 |
Φ450 | 1640 | 214.7 | 270.5 | 343.5 | 429.4 | 536.8 | 687.1 | 858.8 | 1073.5 |
Φ500 | 1820 | 265.1 | 334 | 424.1 | 530.1 | 662.7 | 848.2 | 1060.3 | 1325.4 |
Φ560 | 2050 | 332.5 | 419 | 532 | 665 | 831.3 | 1064 | 1330 | 1662.5 |
Φ600 | 2190 | 381.7 | 480.9 | 610.7 | 763.4 | 954.3 | 1221.5 | 1526.8 | 1908.5 |
Φ630 | 2300 | 420.8 | 530.2 | 673.3 | 841.7 | 1052.1 | 1346.6 | 1683.3 | 2104.1 |
Φ700 | 2550 | 519.5 | 654.6 | 831.3 | 1039.1 | 1298.9 | 1662.5 | 2078.2 | 2597.7 |
Φ800 | 2900 | 678.6 | 855 | 1085.7 | 1357.2 | 1696.5 | 2171.5 | 2714.3 | 3392.9 |
Φ850 | 3100 | 766.1 | 965.2 | 1225.7 | 1532.1 | 1915.1 | 2451.4 | 3064.2 | 3830.3 |
Premer cevi (mm) | Širina pasu | Bandspeed (m / s) | |||||||
3.15 | 3.55 | 4 | 4.5 | 5 | 5.6 | 6.3 | 7.1 | ||
Φ100 | 360 | 66.8 | 75.3 | 84.8 | 95.4 | 106 | 118.8 | 133.6 | 150.6 |
Φ150 | 550 | 150.3 | 169.4 | 190.9 | 214.7 | 238.6 | 267.2 | 300.6 | 338.8 |
Φ200 | 730 | 267.2 | 301.1 | 339.3 | 381.7 | 424.1 | 475 | 534.4 | 602.2 |
Φ250 | 910 | 417.5 | 470.5 | 530.1 | 596.4 | 662.7 | 742.2 | 835 | 941 |
Φ300 | 1100 | 610.2 | 677.5 | 763.4 | 858.8 | 954.3 | 1068.8 | 1202.4 | 1355 |
Φ350 | 1280 | 818.3 | 922.2 | 1039.1 | 1169 | 1298.9 | 1454.7 | 1636.6 | 1844.4 |
Φ400 | 1460 | 1068.8 | 1204.5 | 1357.2 | 1526.8 | 1696.5 | 1900 | 2137.5 | 2409 |
Φ450 | 1640 | 1352.7 | 1524.4 | 1717.7 | 1932.4 | 2147.1 | 2404.7 | 2705.3 | 3048.9 |
Φ500 | 1820 | 1670 | 1882 | 2120.6 | 2385.6 | 2650.7 | 2968.8 | 3339.9 | 3764 |
Φ560 | 2050 | 2094.8 | 2360.8 | 2660 | 2992.6 | 3325.1 | 3724.1 | 4189.6 | 4721.6 |
Φ600 | 2190 | 2404.7 | 2710.1 | 3053.6 | 3435.3 | 3817 | 4275.1 | 4809.5 | 5420.2 |
Φ630 | 2300 | 2651.2 | 2987.9 | 3366.6 | 3787.5 | 4208.3 | 4713.3 | 5302.4 | 5975.8 |
Φ700 | 2550 | 3273.1 | 3688.7 | 4156.3 | 4675.9 | 5195.4 | 5818.9 | 6546.2 | 7377.5 |
Φ800 | 2900 | 4275.1 | 4817.9 | 5428.7 | 6107.3 | 6785.8 | 7600.1 | 8550.2 | 9635.9 |
Φ850 | 3100 | 4826.2 | 5439 | 6128.5 | 6894.5 | 7660.6 | 8579.8 | 9652.3 | 10878 |
