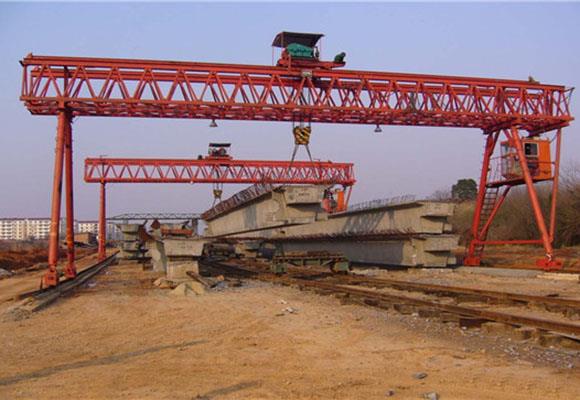

Inženirski ladijski žerjav
Inženirski ladijski žerjav Opis Inženirski portalni žerjav je poseben portalni žerjav, ki se razvija na osnovi splošnega ladijskega dvigala glede na delovne zahteve in delovne pogoje podzemne gradnje. Inženirski portalni žerjav je sestavljen iz rakov, portala, ...
Inženirski ladijski žerjav
Opis
Inženirski portalni žerjav je poseben portalni žerjav, ki se razvija na podlagi splošnega portala žerjavov glede na obratovalne zahteve in delovne pogoje podzemne gradnje.
Inženirski portalni žerjav je sestavljen iz rakov, portala, vozička, potovalnega mehanizma, mehanizma hidravličnega prometa, kabine in električne opreme.
Na rakovici je opremljen hidravlični prometni mehanizem, ki je sestavljen iz hidravlične delovne postaje in kljuke za žlindro.
Sredi nosilca je kavelj, ki se uporablja za dvigovanje skupnih izdelkov.
Mehanizem za vožnjo s kolesi je pogon na štiri kolesa v 8 kolesih. Motor, pritrjen na vozičku, poganja kolesa z vertikalnim reduktorjem. Vetrobransko sponko je opremljeno. Odklopljen je iz tirnice, ko je žerjav v normalnem obratovanju, in ko se žerjava ustavi, bo upravljavec spustil objemko, da bi ujel tirnico, da bi se izognili drsenju žerjava.
Smer zemlje je odvisna od gradbišča.
Lastnosti
1. Razumna struktura in ugodna izvedba.
2. Gladko zaganjanje in ustavljanje.
3. Varno in zanesljivo potovanje, dolgo življenjsko dobo.
4. Nizka raven hrupa, udobna kabina z dobrim pogledom.
5. Enostavna namestitev in priročno vzdrževanje.
6. Odlična izmenljivost delov in komponent.
7. Pogon žerjava: IP54 ali IP44, izolacija nivoja F.
Specifikacija
Zmogljivost | T | 40 | ||
Razpon | m | 20 | 30 | 40 |
Dvigalna višina | m | 9 | ||
Hitrost dvigovanja | m / min | 1 | ||
Hitrost vožnje vozička | m / min | 10 | ||
Hitrost vožnje z žerjavom | m / min | 14 | ||
Max. Obremenitev koles | KN | 175 | 190 | 220 |
Železnica je priporočljiva | Model | 43 kg / m | ||
Skupna moč motorja | kw | 22.8 | 26 | |
Glavna dimenzija (mm) | Razpon (m) | 20 | 30 | 40 |
Razdalja žerjava | W | 6000 | ||
Širina žerjava | B | 8286 | ||
Hook levo omejitev | S1 | 1500 | ||
Hook desno omejitev | S2 | 1500/2000 | ||
| Zmogljivost | T | 60 | ||
Razpon | m | 20 | 30 | 40 |
Dvigalna višina | m | 9 | ||
Hitrost dvigovanja | m / min | 0.95 | ||
Hitrost vožnje vozička | m / min | 10 | ||
Hitrost vožnje z žerjavom | m / min | 15 | ||
Max. Obremenitev koles | KN | 240 | 260 | 280 |
Železnica je priporočljiva | Model | 43 kg / m | ||
Skupna moč motorja | kw | 30 | ||
Glavna dimenzija (mm) | Razpon (m) | 20 | 30 | 40 |
Razdalja žerjava | W | 6000 | ||
Širina žerjava | B | 8286 | ||
Hook levo omejitev | S1 | 2000 | ||
Hook desno omejitev | S2 | 1500/2000 | ||
| Zmogljivost | T | 80 | |
Razpon | m | 20 | 30 |
Dvigalna višina | m | 9 | |
Hitrost dvigovanja | m / min | 0.8 | |
Hitrost vožnje vozička | m / min | 10 | |
Hitrost vožnje z žerjavom | m / min | 15 | |
Max. Obremenitev koles | KN | 290 | 305 |
Železnica je priporočljiva | Model | 43 kg / m | |
Skupna moč motorja | kw | 31.4 | |
Glavna dimenzija (mm) | Razpon (m) | 20 | 30 |
Razdalja žerjava | W | 6000 | |
Širina žerjava | B | 8286 | |
Zmogljivost | T | 100 | |
Razpon | m | 20 | 30 |
Dvigalna višina | m | 12 | |
Hitrost dvigovanja | m / min | 0.8 | |
Hitrost vožnje vozička | m / min | 10.5 | |
Hitrost vožnje z žerjavom | m / min | 13 | |
Max. Obremenitev koles | KN | 190 | 205 |
Železnica je priporočljiva | Model | 43 kg / m | |
Skupna moč motorja | kw | 46.4 | |
Glavna dimenzija (mm) | Razpon (m) | 20 | 30 |
Razdalja žerjava | W | 12876 | |
Širina žerjava | B | 7500 | |
Hook levo omejitev | S1 | 2000 | |
Hook desno omejitev | S2 | 2000 | |
