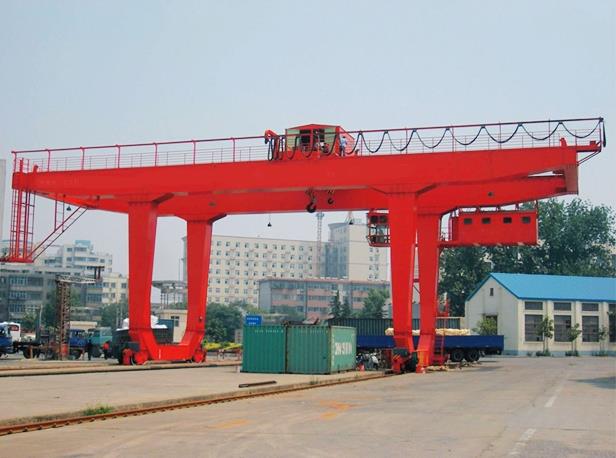

U Tip novega dizajna Premični 80-tonski železniški mostni žerjav

U Tip novega dizajna Premični 80-tonski železniški žerjav z žerjavom

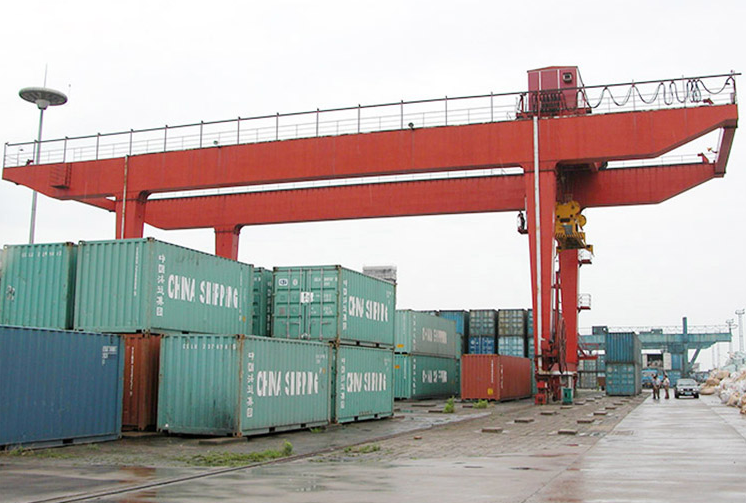

Ustrezni žerjav z žerjavom tipa 10-50T je posebej zasnovan za intenzivno zlaganje posode zaradi svoje avtomatizacije in manj potrebe ter opremljen z različnimi deli vzmetenja. Žerjav združuje največjo zanesljivost in varnost z visoko učinkovitostjo delovanja, dolgo življenjsko dobo in nizkimi stroški vzdrževanja, kar vodi v najnižje skupne stroške lastništva.

Struktura izdelka za vas!

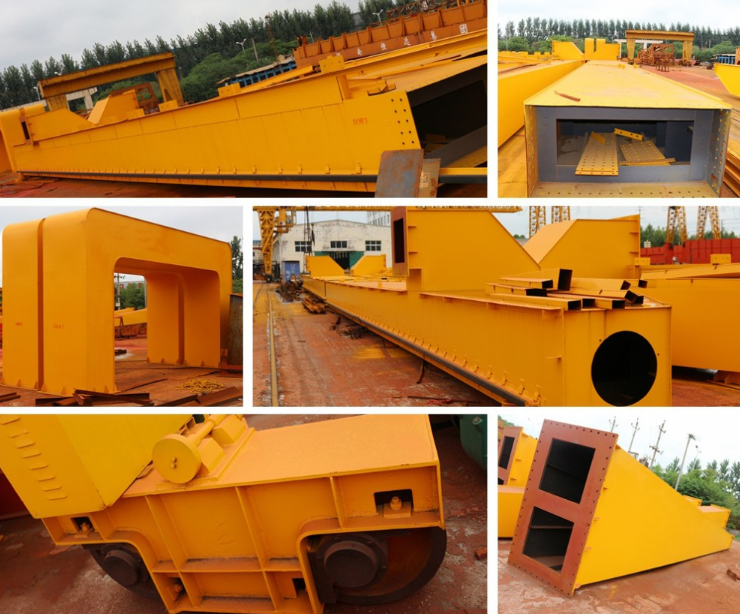

1. Glavni nosilec portalne žerjave

2. Pregib portala žerjav

Zvarite jeklene plošče z luknjičasto luknjo, ki je povezana s preciznim vijakom visoke trdnosti. Za voziček je drsna tirnica za premikanje zgornjega nosilca, ki je pritrjen na zunanji strani s preciznim vijakom z visokim napetostjo. a. Sestavljen je iz togega izvrtine in prilagodljivega kroga, vse priključne točke povezuje z visokotlačnim sornikom

b. Lestev uporablja operater za vstop v kabino ali prihajajo na vitel

c. Ko span> 30 m potrebuje prilagodljivo nogo, da zmanjša stranski potisk vozička na tirnico, ko nosilec dvigne materiale.

3. Potniški mehanizem portalne žerjave

4. Voziček z dvigalom portalni žerjav

a. Sestavljen je iz gonila in pasivnega kolesca

b. Vrtilna gonila dobivajo moč za izvedbo potovanja žerjava. Kakšna je razlika med gonilnim mehanizmom in pasivnim kolesom, je, da pasivna kolesnica nima strukture prenosa, kot so dinamo, reduktor in par izpostavljenih orodij.

Voziček je sestavljen z motorjem, zavorno redukcijo, vozičkom, kljuko bobna, škripcem, dežjem in drugimi deli. Vključuje dvigalni mehanizem in mehanizem prečnega potovanja. Voziček je strogo oblikovan glede na uporabo in delovno okolje.

5. Kabina portalni žerjav

6. Električni sistem portalni žerjav

a. Steklo okno lahko pregledovalnik upravljavca pregleda celoten delovni pogoj in je nameščen spredaj in dve strani kabine

b. Kot skupina neodvisnih omar, fiksna zunaj kabine je povezana s krmilnim kablom in povezovalno postajo, ki je nastavljena v kabini. a. Vključeni so dvigalni motor, dolg potniški motor in hidravlični motor. Celoten električni sistem krmili PLC (programabilni logični krmilnik).

b. Dva načina delovanja: kabina in daljinski upravljalnik.

c. Električne komponente so vrhunska blagovna znamka električnih delov, kot so Siemens, Schneider itd. Ali kot vaša zahteva.

7. Platforma portalni žerjav

8. Obvestilo Plesase:

Platforma je nameščena za vzdrževanje žerjava, zaščitna varovalka pa se doda za zaščito varnosti osebja Žičnate vrvi vozička je treba redno pregledovati in pravočasno spremeniti, če je 10% zlomljenih žic, popustite žice in obrabite navzdol.
